通用机械刚度/强度分析
应用概况 仿真方案

应用概况

装备及通用机械行业的工业品，除了满足产品的功能要求外，还需要满足结构完整性要求。在外载荷作用下，结构完整性要求，至少包括不出现变形过大的刚度问题，以及避免应力过大而导致结构失效的强度问题。应用 SimArk Structure ，可对工业品的零部件和整机进行刚度和强度的数值模拟，评估变形和应力结果，从而保障产品安全。

在装备及通用机械领域的静载、振动、热应力、瞬态变形等分析需求中，可以通过 SimArk Structure 引入有限元分析方法，针对复杂结构设计和复杂载荷工况，进行准确的数值模拟，获取详细的仿真结果数据，为工业品的设计和改进提供量化依据。

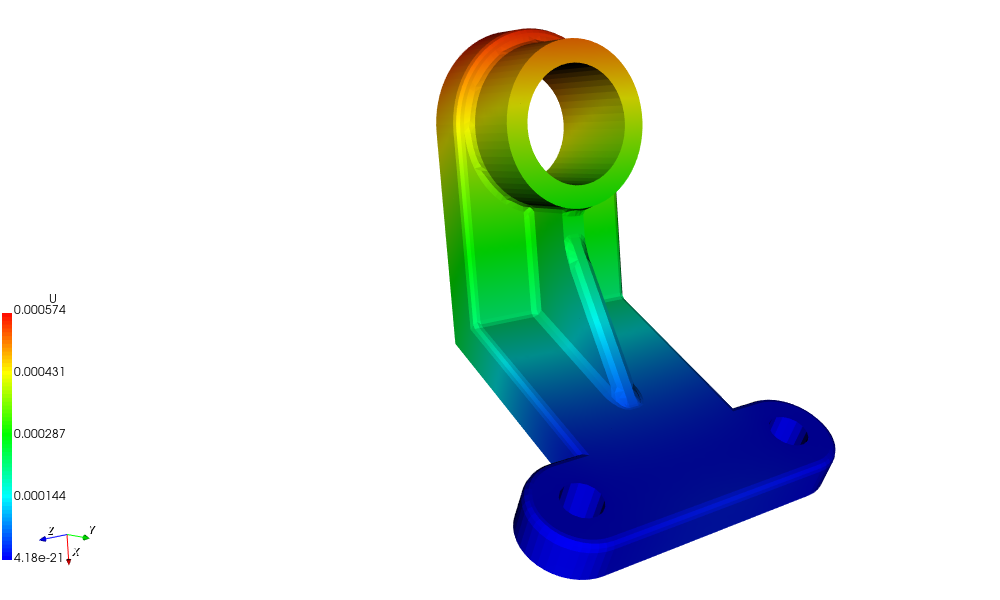

支架位移幅值

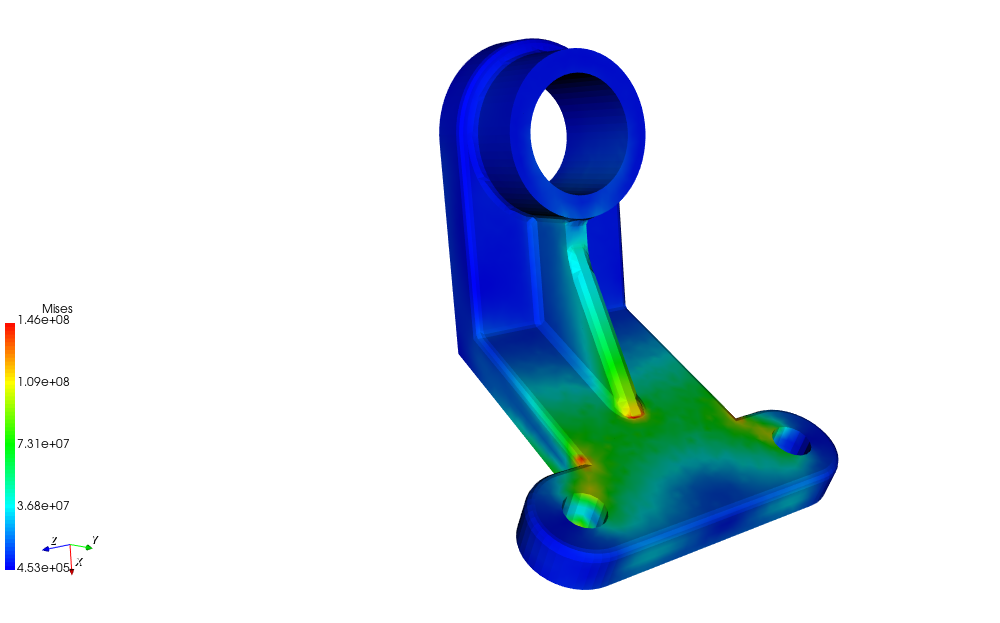

支架von Mises应力

仿真方案

工业品零部件及整机在不同工况下的 CAE 热及结构分析，可以通过 SimArk Structure 来完成。以某型号截止阀的结构完整性分析为例，利用 SimArk Structure 进行数值模拟，可对设备结构刚度进行快速而准确的评估。

通过 4 结点四面体单元，对截止阀的几何进行网格划分，共生成 613862 个单元、129534 个结点；考虑金属在内部工质（ 冷却剂 ）平均正常工作温度下的材料属性；考虑稳态均布内压、重力、接管载荷和工质温度循环；采用 16 核 CPU 进行并行计算。

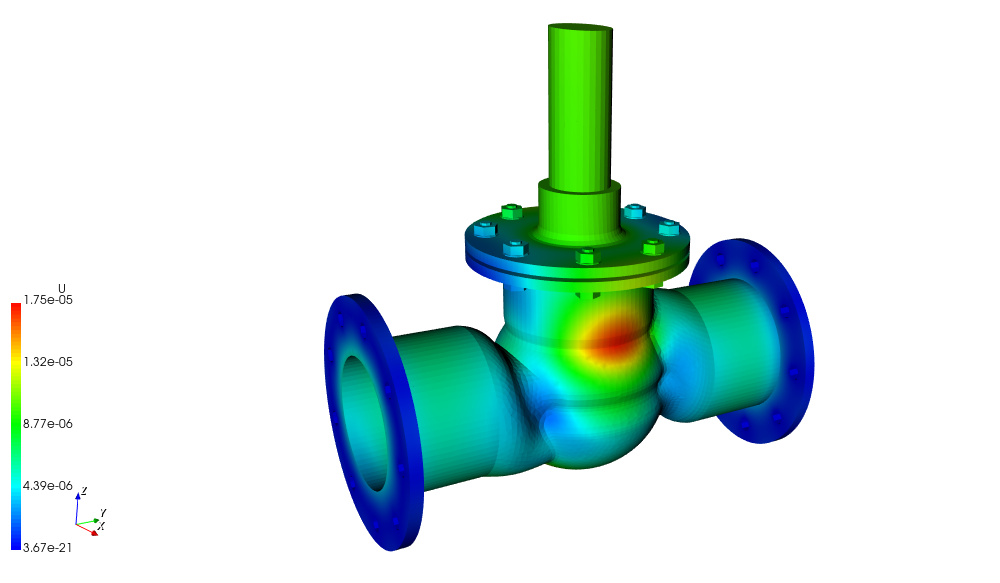

截止阀位移幅值

截止阀von Mises应力
