设备防水
应用概况 仿真方案

应用概况

防水性能是电子电器产品设计中非常重要的考虑因素，对于采用直通风方式进行散热的通讯设备设计尤为明显。因为直通风设备采用自然风冷方式进行散热，设备必须设有不封闭的通风口，所以普遍存在通风口防水设计问题。

为了评估设备的防水效果，如果采用网格类 CFD 方法（ 如有限体积法 ）进行空间离散，那么最终生成的网格尺度相差悬殊，而且网格划分所需时间相当长，网格划分失败的情况十分常见。即使网格划分成功，其网格质量不高，将导致求解效率偏低，精度无法保证，因而不是可行的方法。

SimArk Particles 采用 SPH 方法，无需划分网格，可以针对复杂几何模型，快速生成粒子离散模型。计算完成后，可以对粒子群进行连续化处理。因此，用户可以查看沾湿区域，定量分析水量分配情况，从而评估设备的防水性能。

户外基站贴体粒子生成（ 整体 ）

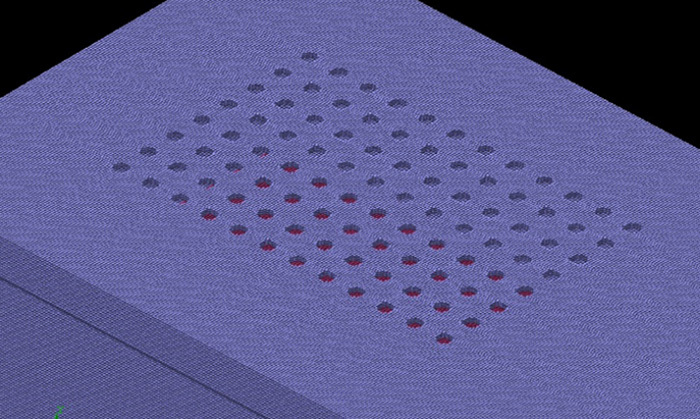

户外基站贴体粒子生成（ 局部 ）

仿真方案

以某型号户外基站的防水设计为例，考虑设备的通用防水要求，采用 SimArk Particles 进行仿真，可以对复杂结构设计在恶劣工况下的防水性能进行快速评估。考虑相对恶劣的工况，即向通风口注水，计算整体水流和零散液滴的运动轨迹。

利用 SimArk Particles 特有的一键生成粒子模型功能，用户可以指定粒径大小，在固体区域快速生成贴体粒子，在流体区域快速生成均匀粒径的粒子群，共生成 250 万个粒子；考虑不可压流场，采用水在常温下的材料属性，计算时长为 0.2 秒；采用显式时间步进方法，时间步长由 CFL 数决定；选取双精度为浮点计算精度；采用 12 核 CPU 进行并行计算。

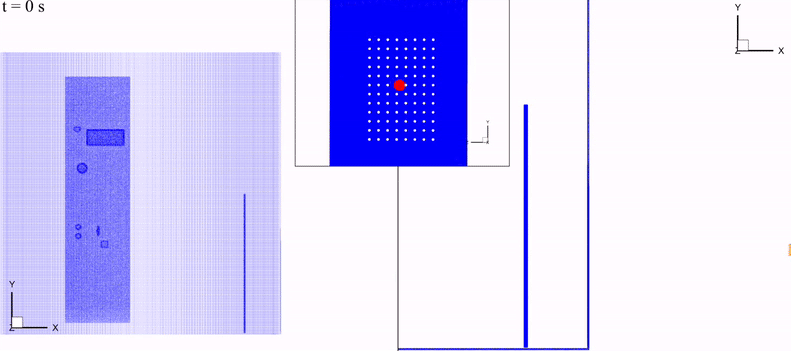

机箱防水算例
